低溫液體噴淋系統操作方法

確認除液面計上下閥（V-9、V-11）已打開外，其余閥門均處于關閉位置，依次打開回氣閥V-6、增開V-5。

打開向低溫液體噴淋系統供液的閥門，開始向低溫液體噴淋系統輸送低溫液體。

低溫噴淋系統工作結束后，關閉貯槽向低溫液體噴淋系統供液的閥門。關閉貯槽的增開閥V-5、過10-20分鐘后再關閉回氣閥V-6。

液氮儲罐預冷的必要性

LNG氣化站內低溫管道和LNG儲罐在正式進入低溫液體前，要首先進行充分的冷卻，即預冷過程。LNG儲罐及管路采用奧氏體不銹鋼材料。奧氏體不銹鋼具有優異的低溫性能，但線膨脹系數較大。在LNG溫度條件下，不銹鋼收縮率約為千分之三，對于304L材質管路，在工作溫度為-162℃時，100m管路大約收縮300mm。

LNG管路的收縮和補償是一個需要細心考慮的重要問題。兩個固定點之間，由于冷收縮產生的應力，可能遠遠超過材料的屈服點。特別是對于LNG儲罐內的管道要求更加嚴格，一旦出現問題，將會產生嚴重后果。在管路設計中已經考慮有效的措施來補償。在LNG設備和管路上，為了補償冷收縮，采用彎管補償。

雖然在設計時考慮了冷收縮的補償，但是在溫度變化速率較大時，還存在溫度變化過快、熱應力過大而使材料或連接部位產生損壞的問題。這就要求在低溫管道和設備進入低溫液體前，首先進行預冷操作，確保投運安全。

預冷所需物資

(1)液氮。

(2)便攜式測溫儀和便攜式可燃?xì)怏w報警儀 。

(3)銅制緊固工具及與液氮槽車卸車口連接的快裝接頭(一頭法蘭連接、一頭快裝接頭)。

(4)預冷人員所需防凍工作服、絕緣防凍膠鞋、防凍絕緣手套。

(5)預冷需要的手表和記錄表格，15min記錄一次。

預冷前準備工作

(1)檢查閥門，確認所有閥門處于關閉狀態。

(2)確認放空系統所有盲板拆除，放空系統暢通。

(3)打開所有安全閥根部閥，打開兩個降壓調節閥的前后閥。打開儲罐氣相放空根部閥。

(4)自動保護系統測試完好，全部投用。氮?dú)庀到y(tǒng)投用，緊急切斷閥全部打開。

(5)壓力表根部閥全部打開。儲罐液位計根部閥、氣液平衡閥打開。

(6)用干燥氮?dú)庵脫Q管道內的空氣，防止預冷時閥門處有凝結水而凍住閥門。

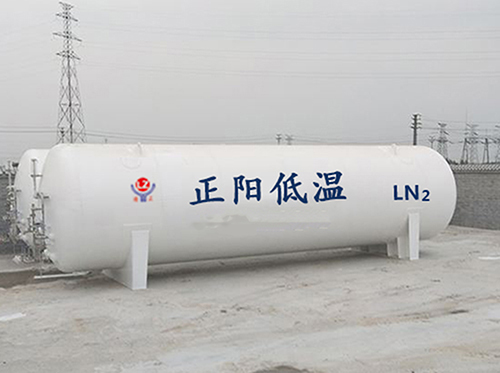

液氮儲罐
