LNG儲罐預冷方案預冷所需物資

1．液氮約25立方左右；

2．便攜式測溫儀一臺；

3．銅制緊固工具及與液氮槽車卸車口連接的快裝接頭6個；

4．預冷人員所需工作服、工作鞋、安全帽、防凍手套、對講機、防爆扳手；

5．預冷需要的計時器和記錄表格，30分鐘記錄一次。

液氮儲罐供氣的操作方法

確認除液面計上下閥（V-9、V-11）已打開外，其余閥門處于關閉狀態。

依次打開回氣閥V-6、增開閥V-5、液體出口閥V-7。

當所需數量的氣體已經輸出，或者要把貯槽關閉不用較長一段時間停止輸送氣體時，關閉液體出口閥V-7，增開閥，過15~20分鐘后再關閉回氣閥V-6。

低溫泵供液操作方法

確認除液面計上下閥（V-9、V-11）已打開外，其余閥門均處于關閉位置。

依次打開回氣閥V-6、增開閥V-5。按低溫液體泵的操作規程，打開泵進液閥和泵回氣閥，啟動低溫液體泵，低溫液體泵的出口端即輸出高壓低溫液體，經汽化器，進入充氣系統，可向外輸送高壓氣體、充裝高壓氣瓶等。

補充充操作方法。

確認供液裝置內的液體就是所要充灌的液體。

確認除液面計上下閥（V-9、V-11）都已打開，其余閥門慶處于關閉位置。

打開內容器放空閥V-13，內容器放空泄壓。再將供液裝置輸液軟管與貯槽安裝口C-1相連接。

打開管道殘液排放閥V-3微開供液裝置的排液閥，使輸液軟管冷卻，同時吹除貯槽充裝口C-1處的雜質及空氣。

關閉管道殘液排放閥V-3，慢慢打開頂部液體進口閥V-2到全開位置。

慢慢打開底部液體進出口閥V-1，進行頂部底部同時充灌。

在充灌時，應注意貯槽壓力表P-1。

打開管道殘液排放閥V-3，排出輸液金屬軟管和上進液管中的殘余液體，半閉頂部V-2和V-3，再關閉V-13。

松開輸液軟管與貯槽充裝口C-1的接頭，對軟管表面除霜，待軟管恢復正常后拆下。

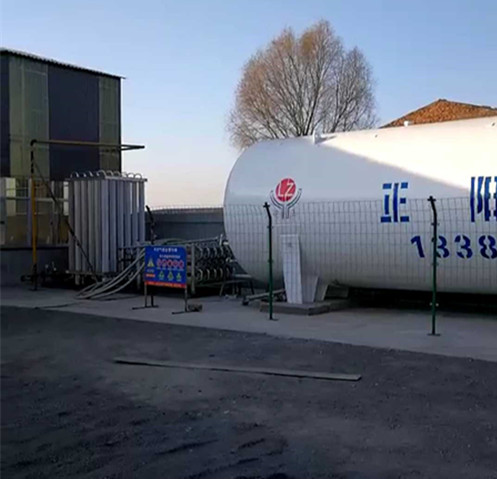

液氮儲罐
