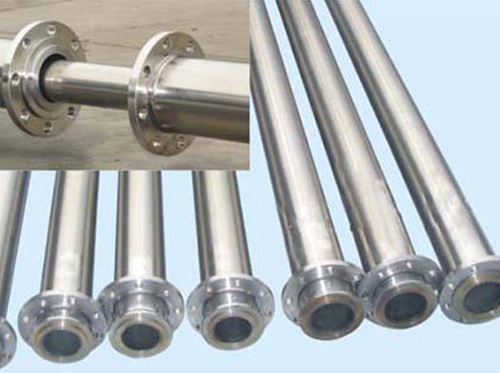

真空管道由內管、外管以及多層絕熱材料組成,夾層內多層絕熱材料復合而成,以減少輻射傳熱;并將夾層抽成高真空狀態,以降低對流傳熱;內外管之間用低導熱系數材料隔離,以減少固體傳熱,從而把內管冷量損失控制到最低限度,充分滿足低溫液體(LOX、LIN、LAr、LH2、LHe、LNG)等長距離輸送,這樣稱為高真空多層絕熱低溫液體輸送管道(簡稱真空管)。
真空硬管技術設計
●內管在液氮溫度下,收縮率為0.3%,對于硬管,在內管或外管上還須設置補償器
●在管道上直接安裝高真空多層絕熱低溫截止閥、止回閥、緊急截斷閥以及安全系統
●插拔式真空接頭連接處漏熱小,無結霜、結露
●有特殊需求的客戶定制特殊結構形式的真空絕熱管道系統
真空管硬管選材
●內、外管均為特種優質不銹鋼管(SUS304)
●夾層中采用目前先進的專用多層絕熱材料及氣體吸附劑
●導熱系數低的支撐、真空管硬管的連接方式
●插拔式連接(通稱為真空法蘭連接)
●焊接式連接(在安裝現場將分?jǐn)嘀谱髡婵展艿慕宇^焊接)
真空管硬管的安裝
●分段制作,管段道之間采用真空法蘭連接,或焊接連接,安裝及維護方便
●專業人員安裝
●縮短安裝時間,節省安裝工作量,降低安裝成本、真空管硬管運用
●真空管硬管主要運用:制氧機將低溫輸送到貯槽;貯槽將低溫液體輸送到生產設備等
●真空管運用行業:工業氣體、醫學、生物學,電子、航空、汽車,餐館、飲料等行業,輸送液氮(LIN)、液氬(LAr)、液氧(LOX)、液化天然氣(LNG)。
真空管硬管技術參數
高真空多層絕熱低溫液體輸送管道技術參數
管道規格 公稱通徑 DN15 DN20 DN25 DN32 DN40 DN50 DN65 DN80 DN100 DN125 DN150
內管:ф20 ф25 ф32 ф38 ф45 ф57 ф76 ф89 ф108 ф133 ф159
外管:ф76 ф89 ф 89 ф108 ф108ф114 ф133 ф159 ф168 ф219 ф219
工作壓力 根據用戶需要設計
設計溫度 -270℃
工作介質 LO2、LN2、LAr、LH2、LHe
內、外筒材質 1Cr18Ni9Ti、SUS304
結構形式 高真空多層絕熱
夾層壓力 <0.004Pa
管道真空漏率 <2×10-10PaL/S
內管強度試驗 根據工作壓力進行
氣密性試驗 根據工作壓力進行
設計依據
1.根據國家有關標準和Q/XLT01-2008標準
2.按用戶提供的低溫液體輸送管道系統布置圖要求進行
